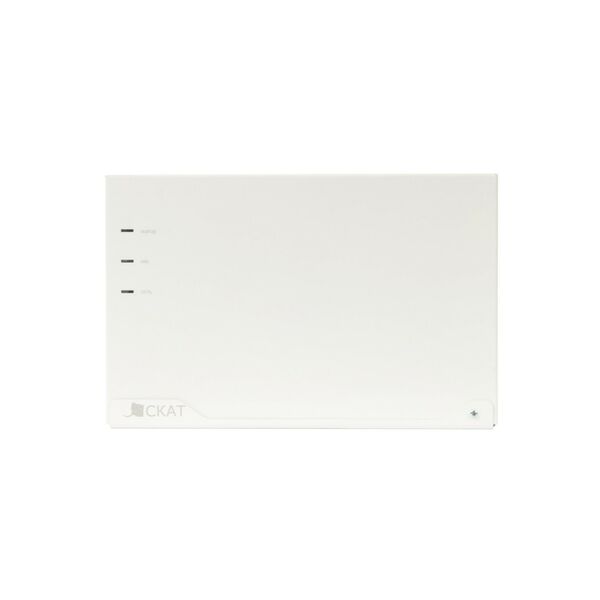

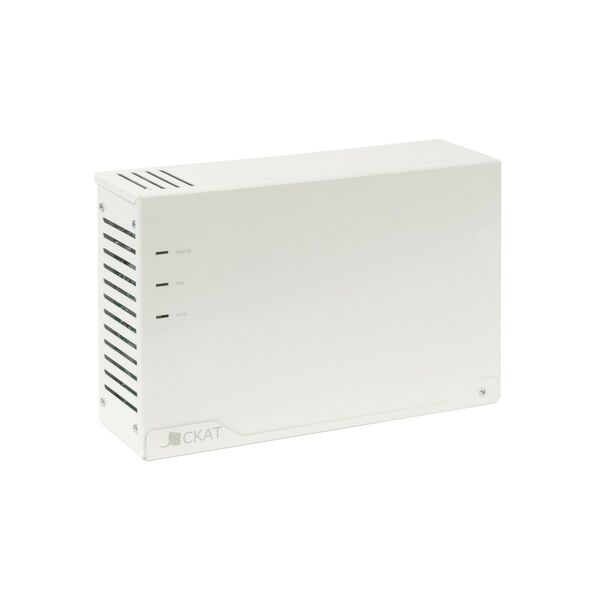

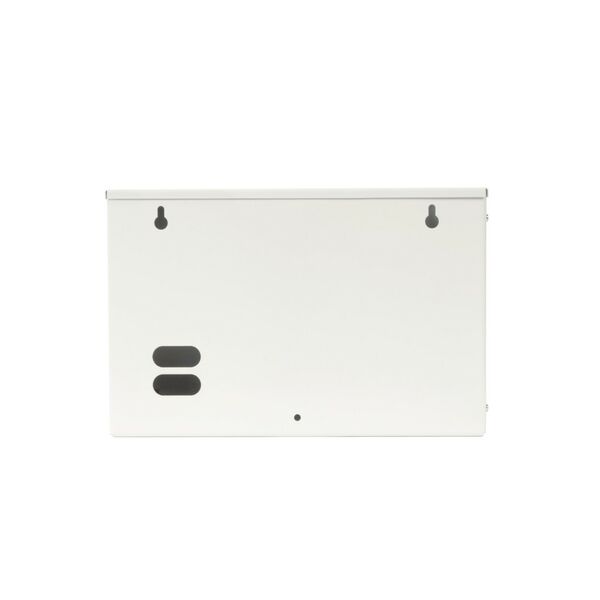

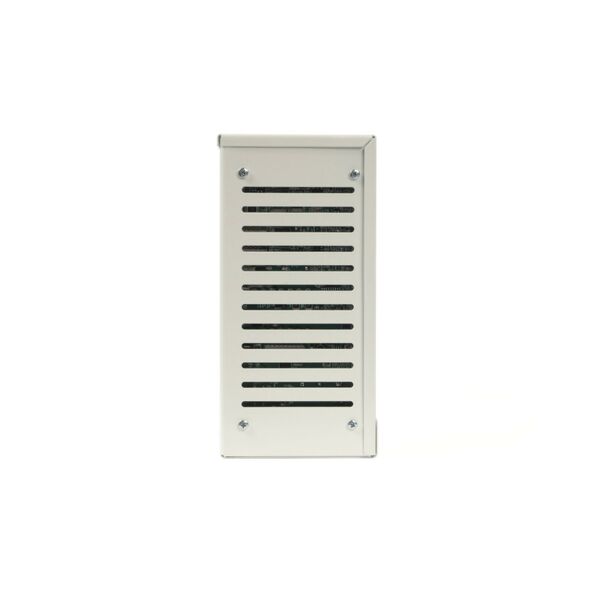

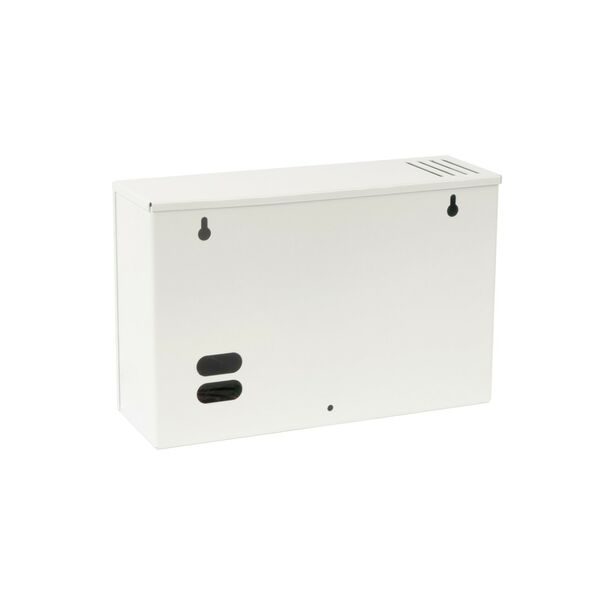

Источник вторичного электропитания резервированный Бастион Скат 1200Д (металл)
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание Бастион Скат 1200Д (металл)
ОСОБЕННОСТИ СКАТ-1200Д (СКАТ ИБП-12/2-2Х7)
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация наличия АКБ;
- питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п.6 таблицы) или при отключении электрической сети, режим «Резерв»;
- резервное питание нагрузки постоянным напряжением согласно п.1 таблицы;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии источника;
- световая индикация (индикатор «СЕТЬ») наличия сетевого напряжения (режим «ОСНОВНОЙ»);
- световая индикация (индикатор «АКБ») наличия заряда АКБ;
- световая индикация (индикатор «ВЫХОД») наличия выходного напряжения;
- автоматическое формирование и передачу во внешние цепи информационного сигнала в формате открытый коллектор («ОК»): об отсутствии напряжения сети «ПЕРЕХОД НА РЕЗЕРВ»;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»;
- возможность подключения внешних устройств посредством диагностического разъема.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СКАТ-1200Д (СКАТ ИБП-12/2-2Х7)
| Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В | 170…253 | |
| Выходное напряжение постоянного тока, В | режим «ОСНОВНОЙ» | 12,9…14,0 |
| 9,5…12,6 | ||
| Номинальный ток нагрузки, A, не более | 1,5 | |
| Максимальный ток нагрузки в режиме «ОСНОВНОЙ», кратковременно (20 с), А, не более | 2 | |
| Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более | 2 | |
| Ток заряда АКБ (максимальный), А | 0,5 | |
| Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более | 0,21 | |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,5…11,0 | |
| Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более | 30 | |
| Мощность, потребляемая от сети без нагрузки, Вт, не более | 6 | |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||
| Рекомендуемая ёмкость АКБ, Ач | 7 | |
| Количество АКБ, шт. | 2 | |
| Характеристики выходов в формате «открытый коллектор» | напряжение, В, не более | 30 |
| 50 | ||
| Габаритные размеры ШхГхВ, не более, мм | без упаковки | 285х90х185 |
| 290х95х190 | ||
| Масса (без АКБ), НЕТТО (БРУТТО), кг, не более | 0,5 (0,7) | |
| Диапазон рабочих температур, °С | -10…+40 | |
| Относительная влажность воздуха при 25 °С, %, не более | 90 | |
| Высота над уровнем моря, м, не более | 1500 | |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
