Уличный неуправляемый коммутатор Beward B-431-4P1F2 , 4 порта с поддержкой High PoE, PoE бюджет 91 Вт, встроенный оптический кросс, IP54, от -40 до +50°С

Уличный коммутатор со встроенным оптическим кроссом в корпусе электромонтажного шкафа

Предустановленный SFP модуль с дальностью передачи 20 км.

Степень защиты IP54.

Диапазон рабочих температур от -40 до +50°С.

Входное питание 220В, встроенный автоматический выключатель.

Встроенный промышленный коммутатор BEWARD STP-401HP с 4 портами 10/100 Мбит/с с поддержкой High PoE (30 Вт) и 1 портом 100 Мбит/с SFP.

PoE бюджет до 91 Вт суммарно на все порты.

Назначение и эксплуатация

Коммутатор B-431-4P1F2 является готовым решением для организации уличного узла видеонаблюдения на 4 камеры с поддержкой питания по PoE и с подключением по оптическому кабелю на расстоянии до 20 км. PoE бюджет коммутатора составляет 91 Вт.

Встроенный оптический кросс

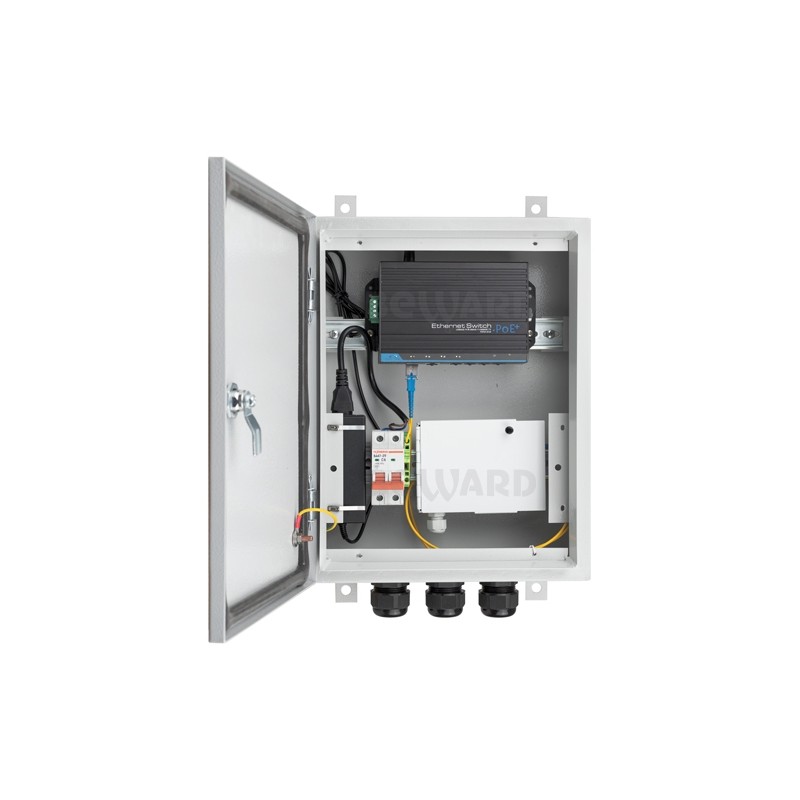

В данном решении уже есть всё, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:

• PoE коммутатор BEWARD STP-401HP на 4 камеры.
• SFP модуль WDM 1310/1550нм (Tx/Rx) со скоростью передачи данных 155Мбит/с и дальностью передачи 20 км.
• Оптический патчкорд.
• Оптический кросс с проходным адаптером и кабельным вводом для магистрального кабеля.

Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входит оптический пигтейл. В качестве парного SFP модуля на другой стороне оптической линии связи рекомендуется использовать BEWARD SFP-100M-20K-BSC или медиаконвертер во встроенным SFP модулем BEWARD STM-206B25.

Защита от внешних воздействий

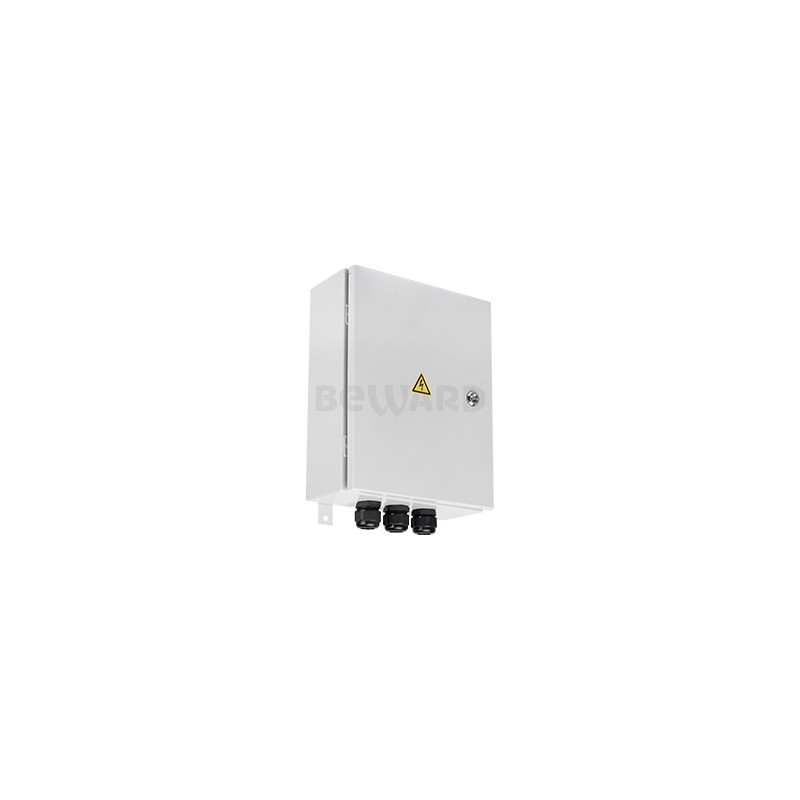

Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.

Устройство шкафа

Питание коммутатора осуществляется от сети переменного тока 220В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей, B-431-4P1F2 имеет 3 гермоввода для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается трехгранным ключом.
